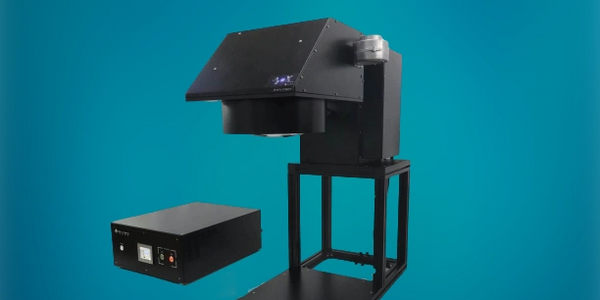

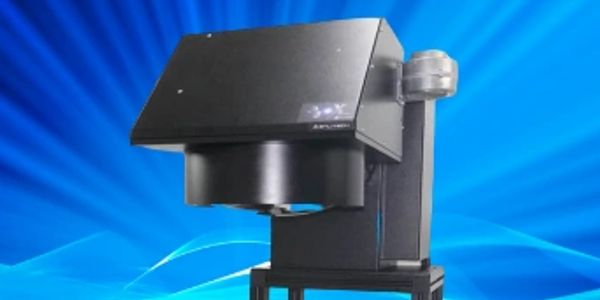

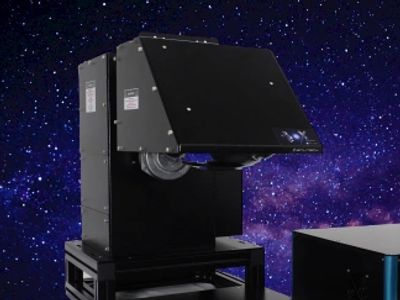

《SS-X系列太陽光模擬器》

SS-X是針對IEC 60904-9:2020開發的全方位A+光譜等級太陽光模擬器。

【符合最新IEC模擬器分級標準A+級太陽光模擬器】

SS-X是針對IEC 60904-9:2020開發的全方位A+光譜等級太陽光模擬器。


IEC 將在2020年公布最新的太陽光模擬器分級標準IEC 60904-9:2020。其中最大的變革除了原本最高等級的A級增加了A+等級外,並修改了光譜評價範圍,由原本的400 nm ~ 1100 nm擴增到300 nm ~ 1200 nm,同時調整了6個波段的波長範圍。這是自2007年以來最大的改版,以因應快速發展新型高效率太陽能電池(如HIT、TOPCon、有機太陽能電池、鈣鈦礦太陽能電池、鈣鈦礦/Si疊層電池等)的準確評價。


【A+級光譜;最接近AM1.5G的光譜分布】

採用先進Plasma Deposition 技術製作的的AM1.5G+濾片,除了光譜準確度高與耐候性佳外,使用壽命可增加三倍。


【A+級光強不穩定度】

採用醫療器材電器安規等級的電源系統,提供更小的濾波雜訊與更穩定的電流輸出,以達到A+等級的光強穩定性。


【A級光均勻度】

採用晶圓級曝光機的的複眼透晶光學系統,提供高準直、高均勻性的光斑輸出。


【獨家專利SS-IRIS變光強技術 (0.01 ~1 sun)】

採用獨家專利的SS-IRIS技術,全球唯一的不改變光譜-自動變光強技術,光強範圍可快速、連續程控調整,由0.01 sun到1 sun (1 mW/cm2 ~ 100 mW/cm2)


【不只是光源】

SS-X系列模擬器,可與光焱科技強大的IVS-KA6000與KA-Viewer軟體結合,進行多種的太陽能電池特性測試,如Sun-Voc、溫度係數修正、理想因子n等。讓光源不僅僅是光源。


【第一套取得第三方3A+認證報告(ITRI, ISO 17025認證實驗室)】

IEC 60904-9:2020 光譜分佈要求

符合IEC 60904-9:2020最新模擬器光譜分級標準

A+光譜分佈

SS-X系列模擬器採用最新Plasma Deposition鍍膜技術打造的AM1.5G濾鏡,可全波段300 nm ~ 1200 nm 均滿足A+光譜等級。濾鏡壽命可較一般AM1.5G濾鏡增加3倍以上。

符合IEC 60904-9:2020最新模擬器光譜分級標準

A+光穩定度

SS-X系列太陽光模擬器採用最新醫療器材電器安規氙燈電源穩定技術,STS與LTS穩定度都可達到≦ 1%的A+等級。


A級輻照度空間不均勻度

空間均勻性是太陽光模擬器實現與維護最困難的要求。SS-X系列模擬器具有符合A級≦2%的光強空間不均勻度的嚴格要求。

《關於SS-X模擬器》

SS-X solar simulator short arc Xe lamp

【短弧氙燈】

SS-X太陽光模擬器採用穩態短弧氙燈技術。穩態光源技術能夠提供待測電池在恆定光照條件下,進行準確的IV曲線測試,不像瞬態閃光氙燈系統會受到材料響應時間的限制,對於高效率電池如HJT或是鈣鈦礦太陽能電池而言,穩態光源可更準確的評價其PV性能。


【均光技術】

太陽光模擬器最困難的技術指標就是光強分布的均勻度。所有SS-X系列模擬器均採用傅立葉光學技術均光元件,經過精密光學模擬軟體設計整體的光學系統與光機系統,來達到最高難度的光強度分布均勻度指標。

SS-X solar simulator SS-IRIS light intensity attenuation modulation Sun-Isc

【SS-IRIS光強調變技術】

所有SS-X系列模擬器都標準配備了SS-IRIS全自動機械式可調光圈,可在不改變光譜特徵條件下,調整光強範圍由0.01~1.0 SUN。

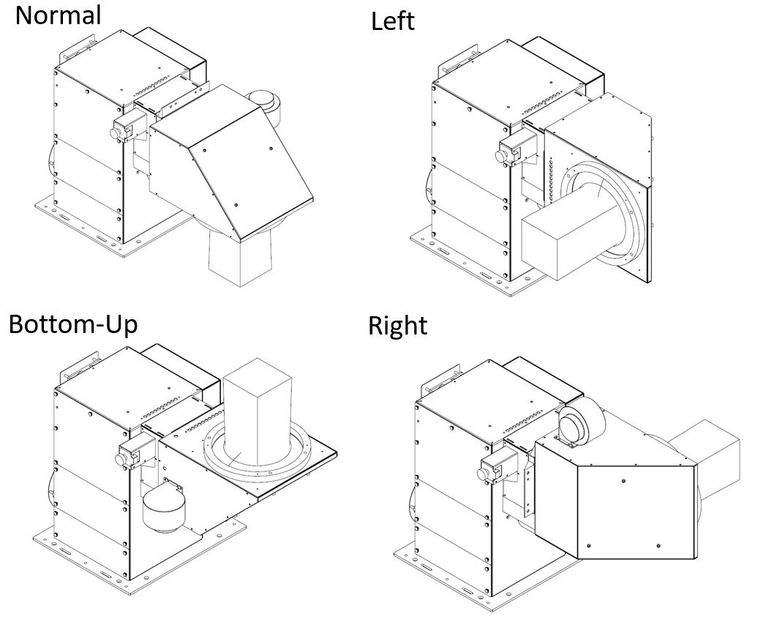

【可設定光束輸出方向】

SS-X全系列模擬器都支援光束輸出方向可設定的功能。

  • Normal: 是標準配置的光束向下設定。
  • Bottom-Up: 光束向上,適合放置在手套箱下方與手套箱整合。
  • Right & Left: 側向光束,提供了設備使用的靈活性,可以應用水解電池等需要側向照光的實驗。

SS-X solar simulator shutter

【內建式快門Shutter】

在100 mm以上的SS-X系列模擬器,都標準配置了內建單刀片式機械快門,可透過光源系統控制器手動或是程控方式,在199 ms內完成曝光開或閉的控制。

SS-X solar simulator Xe power supply Newport

【Xe 電源供應器】

SS-X系列的電源供應器具備了以下特色:

  • 3.5吋彩色觸控螢幕控制
  • 自動計時器,可達9999小時監控燈泡壽命
  • 電壓與電流數位顯示
  • 過電壓/過電流/過溫度警示
  • 用戶可自設定的關機延遲冷卻時間控制
  • 燈箱外蓋安全鎖警示與自動關閉燈源
  • 內建可程控燈源機械快門模組
  • 內建SS-IRIS光圈輸出控制模組
  • 內建0-5V電壓信號,控制電源輸出電流
  • RS232通訊介面

【IV 測試軟體 IVS-KA6000】

IVS-KA6000


【參考電池】

光焱科技提供全球最多種類、符合IEC與WPVS標準的參考電池,以幫助發展迅速的各種新型太陽能電池準確測量。 光焱科技獨家的濾片技術,可以大幅降低傳統太陽能電池測量的光譜不匹配問題。 校正後的參考電池是太陽光模擬器校準以及太陽能電池精準測量不可或缺的一部分。光焱科技校正實驗室通過國際ISO/IEC 17025校正實驗室資格審查,販售的SRC-2020參考電池的校準報告皆可溯源到美國NREL或德國ISE。光焱科技也提供參考電池重新校準的服務。

我想購買SRC-2020

太陽能電池校正實驗室

光焱科技校正實驗室是全球第一家商業公司通過太陽能電池領域ISO/IEC 17025校正實驗室國際認證(2012)。光焱科技校正實驗室採用最先進的測試設備,包括SS-X太陽光模擬器與QE-R量子效率儀,為太陽能電池提供效率認證。

  • 2020年已完成最新版ISO 17025:2017標準的轉版並通過TAF的轉版國際認證。
  • 依據IEC 60904-1進行太陽能電池效率測試認證。
  • 依據IEC 60904-8進行太陽能電池光譜響應測試與認證。
  • 所有校正標準件與測量結果都可溯源NREL、ISE或NIM,並追溯到國際SI單位。




SS-X模擬器的維護


  • SS-X在"性能壽命"內可保持A+光譜性能。("性能壽命"不等於"燈泡壽命")
  • 任何模擬器在換燈後都需要重新對準與調校,以達到所需的性能表現。
  • 我們具有專業合格工程師現場進行測量與調校服務。
  • 我們提供延長保固服務,讓您的設備過保後,不成為孤兒。

SS-X系列模擬器型號

SS-X 50mm A+ solar simulator 太陽光模擬器 Newport

SS-X50

  •  50 mm;  A+太陽光模擬器
  • 最大光強可達2.0 SUN(@QTZ RC)
  • 標配SS-IRIS自動程控機械式光圈,
  • SS-IRIS可不改變光譜調節光強
  • 具備第二濾片座,可安裝50x50mm額外功能性濾片。
  • 可模擬室內燈源光強度1000lux (需選購)


我想詢價SS-X50

SS-X100R

100mm A+太陽光模擬器

SS-X180R solar simulat Newport

SS-X180R

180mm A+太陽光模擬器

SS-X solar simulator 200mm Newport SS-X200R A+太陽光模擬器

SS-X200R

200 mm A+太陽光模擬器

我想詢價SS-X200R
220mm SS-X A+ solar simulator Newport for 210mm si solar cell PERC HJT TOPcon

SS-X220R

220 mm A+太陽光模擬器

更多SS-X模擬器的規格,歡迎您點擊下方連結

更多SS-X模擬器的規格

【SS-X太陽光模擬器A+光譜的優勢】

採用符合新版A+光譜的SS-X系列模擬器有甚麼樣的好處與優點?

下面這個實測報告可以讓您了解SS-X系列A+太陽光模擬器的優勢!

【現場安裝照片】

歡迎您點擊下方連結,並按下詢價功能即可詢價

SS-X模擬器的詢價
